Nota ringkas Lukisan Kejuruteraan ini membantu pelajar SPM Tingkatan 5 menyusun ulang kaji dengan lebih teratur. Subjek ini memerlukan kefahaman bentuk, ketepatan ukuran dan kebolehan menghasilkan lukisan yang menyampaikan maklumat dengan jelas.

Membaca nota sahaja belum mencukupi. Pelajar perlu membuat latihan melukis, menyemak hasil kerja dan membetulkan kesilapan secara berulang.

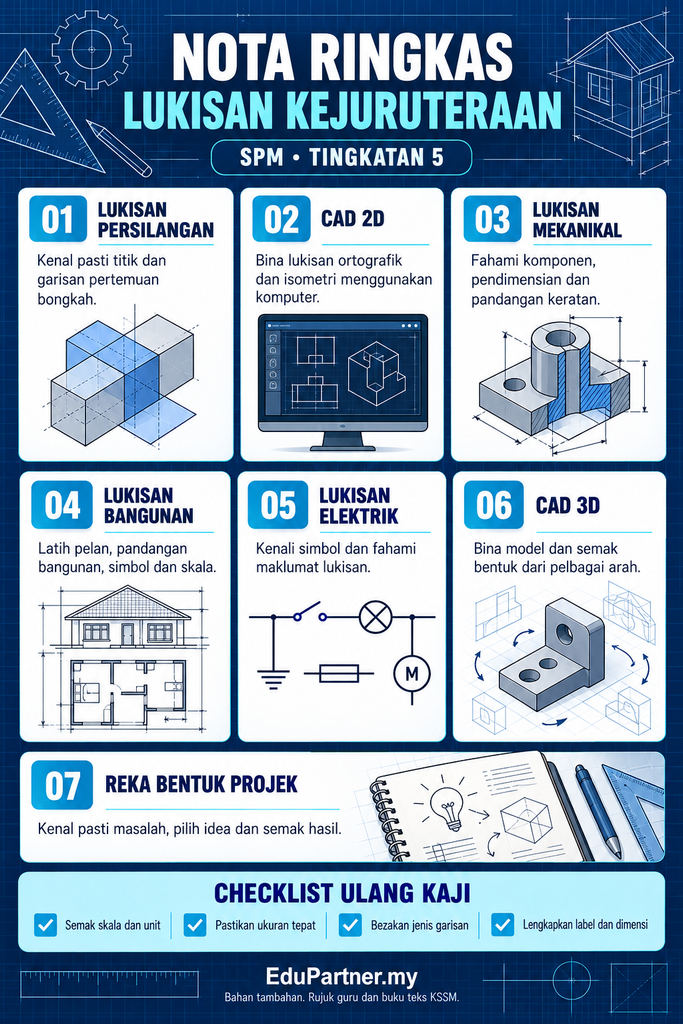

1. Fokus Nota Ringkas Lukisan Kejuruteraan Tingkatan 5

Kandungan Tingkatan 5 merangkumi tujuh bidang utama:

1. Lukisan persilangan.
2. Lukisan terbantu komputer dua dimensi (2D).
3. Lukisan mekanikal.
4. Lukisan bangunan.
5. Lukisan elektrik.
6. Lukisan terbantu komputer tiga dimensi (3D).
7. Reka bentuk projek Lukisan Kejuruteraan.

Asas Tingkatan 4 seperti geometri, ortografik, isometri dan pengorakan masih perlu diulang kaji untuk menyokong pembelajaran ini. Susunan tersebut berpandukan kandungan DSKP KSSM Lukisan Kejuruteraan Tingkatan 4 dan 5.

2. Lukisan Persilangan Nota Ringkas Lukisan Kejuruteraan SPM Tingkatan 5

Lukisan persilangan menunjukkan garisan pertemuan antara permukaan atau bongkah.

Dua kaedah yang dipelajari ialah pandangan pinggir dan satah pemotongan. Pemilihan kaedah bergantung pada bentuk objek dan maklumat yang diberikan.

Cara berlatih:

• Kenal pasti kedua-dua bongkah terlebih dahulu.
• Tandakan dan labelkan titik secara konsisten.
• Semak pemindahan titik antara pandangan.
• Tentukan bahagian yang kelihatan dan terlindung sebelum menebalkan garisan.

Kesalahan yang perlu dielakkan: menyambungkan titik berdasarkan anggaran rupa tanpa menyemak kedudukannya.

3. Lukisan Terbantu Komputer 2D

Dalam topik ini, pelajar menggunakan AutoCAD untuk menghasilkan lukisan ortografik dan isometri serta melengkapkan maklumat lukisan.

Semasa latihan, biasakan diri dengan urutan kerja berikut:

1. Baca ukuran dan kehendak tugasan.
2. Bina bentuk asas.
3. Tambah butiran.
4. Semak ukuran dan kedudukan.
5. Lengkapkan dimensi serta label.
6. Simpan fail dengan nama yang jelas.

Tip belajar: Catat arahan yang digunakan bagi setiap latihan. Jika lukisan tersalah, rekod punca kesilapan supaya anda boleh mengelakkannya dalam tugasan berikutnya.

4. Lukisan Mekanikal dan Pendimensian

Lukisan mekanikal menyampaikan maklumat komponen melalui lukisan butiran, lukisan kerja dan lukisan pemasangan.

Pendimensian pula menerangkan ukuran serta kedudukan ciri komponen. Antara perkara yang dipelajari ialah sistem ekaarah dan terjajar, garisan dimensi, garisan tambahan, garisan penunjuk dan ruang kelegaan.

Semasa menyemak latihan, tanyakan:

• Adakah ukuran mudah dibaca?
• Adakah kedudukan lubang atau ciri komponen dinyatakan dengan jelas?
• Adakah dimensi berulang tanpa keperluan?
• Adakah label bertindih dengan garisan lain?

Bagi latihan pandangan keratan, rujuk contoh buku teks dan konvensyen yang diajar oleh guru sebelum menambah lorekan.

5. Lukisan Bangunan

Topik ini melibatkan jenis lukisan bangunan, bumbung, simbol piawai serta penghasilan pandangan bangunan kediaman setingkat. Buku teks turut merangkumi aplikasi lukisan bangunan pada skala 1:100.

Contoh pengiraan skala:

Jika panjang sebenar dinding ialah 5 meter:

• Tukar kepada milimeter: 5 m = 5,000 mm.
• Pada skala 1:100: 5,000 ÷ 100 = 50 mm.

Maka, panjang dinding yang dilukis ialah 50 mm.

Tip latihan: Tulis penukaran unit dahulu. Cara ini membantu mengelakkan kesilapan apabila ukuran soalan diberikan dalam meter tetapi lukisan dibuat dalam milimeter.

6. Lukisan Elektrik

Lukisan elektrik ialah salah satu bidang dalam kandungan Tingkatan 5.

Untuk mengulang kaji:

• Sediakan senarai simbol berdasarkan buku teks.
• Tulis nama dan fungsi di sebelah setiap simbol.
• Tutup jawapan dan cuba kenal pasti semula simbol tersebut.
• Semak kedudukan simbol dalam latihan bersama guru.

Elakkan menggunakan simbol daripada sumber rawak tanpa memastikan kesesuaiannya dengan bahan pembelajaran anda.

7. Lukisan Terbantu Komputer 3D – Nota Ringkas Lukisan Kejuruteraan SPM Tingkatan 5

Topik ini mengembangkan kemahiran menghasilkan lukisan tiga dimensi menggunakan perisian CAD.

Cadangan latihan:

Mulakan dengan objek mudah. Selepas bentuk asas siap, semak panjang, lebar dan tinggi sebelum menambah butiran yang lebih rumit.

Putarkan paparan untuk memeriksa objek dari beberapa arah. Simpan versi berasingan apabila membuat perubahan besar supaya hasil sebelumnya boleh dibandingkan.

8. Reka Bentuk Projek Lukisan Kejuruteraan

Reka bentuk projek menggabungkan pengetahuan dan kemahiran lukisan untuk menyelesaikan masalah secara sistematik.

Untuk menyusun kerja sendiri, gunakan catatan berikut:

Ikuti arahan guru bagi format, dokumentasi dan penyerahan projek.

9. Asas Tingkatan 4 yang Perlu Diingat

Dua asas yang berguna ialah:

• Ortografik: objek ditunjukkan melalui beberapa pandangan. Pastikan anda mengenal pasti jenis unjuran dan menyusun pandangan dengan betul.
• Isometri paksi biasa: dua paksi condong dilukis pada 30° terhadap garisan mengufuk dan satu paksi menegak. Sudut antara paksi ialah 120°; panjang, lebar dan tinggi objek boleh berbeza.

DSKP turut merangkumi penggunaan kaedah kotak dan kerangka untuk membina lukisan isometri.

10. Checklist Ulang Kaji Lukisan Kejuruteraan SPM

Gunakan checklist ini selepas latihan:

• ☐ Saya membaca semua arahan sebelum melukis.
• ☐ Saya menyemak skala dan unit.
• ☐ Saya memahami bentuk objek.
• ☐ Saya menyemak penjajaran antara pandangan.
• ☐ Saya membezakan fungsi garisan.
• ☐ Saya memastikan dimensi dan label jelas.
• ☐ Saya menyemak titik persilangan.
• ☐ Saya menyimpan fail CAD dengan teratur.
• ☐ Saya mencatat kesilapan untuk latihan seterusnya.

Cadangan rutin 30 minit: lima minit membaca konsep, 20 minit membuat satu latihan kecil dan lima minit menyemak hasil. Laraskan masa mengikut tahap penguasaan anda.

Bacaan dan Rujukan Tambahan – Nota Ringkas Lukisan Kejuruteraan SPM Tingkatan 5

• 7 Tips Menjawab Soalan Lukisan Kejuruteraan SPM
• Koleksi buku teks digital Tingkatan 5 melalui portal beralamat moe-dl.edu.my
• Buku Teks Lukisan Kejuruteraan Tingkatan 4 dan 5 KSSM.
• DSKP KSSM Lukisan Kejuruteraan Tingkatan 4 dan 5.

Penafian: Nota ini ialah bahan ulang kaji tambahan. Rujuk guru mata pelajaran, buku teks serta sumber rasmi KPM dan Lembaga Peperiksaan untuk silibus dan format pentaksiran terkini.
