Pendawaian Domestik merupakan salah satu Mata Pelajaran Vokasional (MPV) dalam Kurikulum Standard Sekolah Menengah (KSSM) yang memberi penekanan kepada pengetahuan, kemahiran praktikal dan keselamatan pemasangan elektrik di bangunan kediaman.
Bagi pelajar yang mengambil subjek Pendawaian Domestik SPM, penguasaan teori sahaja tidak mencukupi. Pelajar juga perlu memahami fungsi peralatan elektrik, mentafsir lukisan pendawaian, mengenal pasti sistem perlindungan serta menguasai prosedur kerja dan pengujian yang selamat.

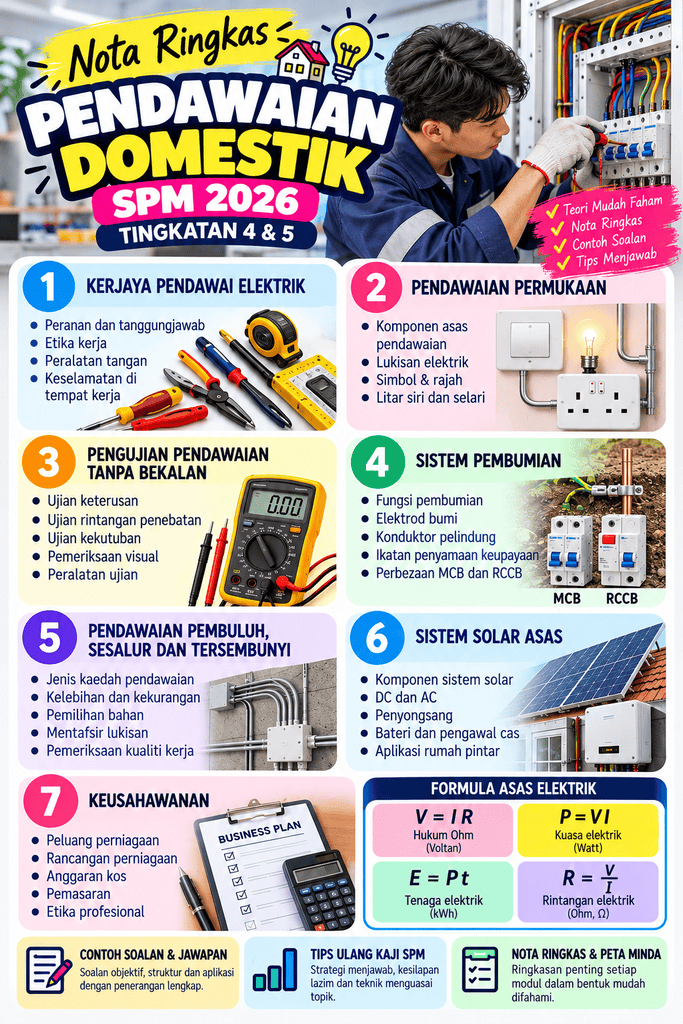

Nota ringkas ini menghimpunkan tujuh modul utama pembelajaran Tingkatan 4 dan Tingkatan 5 untuk membantu pelajar membuat ulang kaji secara lebih tersusun.
Kandungan disusun berdasarkan skop buku teks KSSM Pendawaian Domestik dan dirujuk bersama panduan keselamatan elektrik Suruhanjaya Tenaga Malaysia.
Cara Menggunakan Nota Ringkas Pendawaian Domestik SPM
Untuk setiap modul, pelajar digalakkan melakukan tiga perkara:
- Fahami istilah teknikal, simbol dan fungsi setiap komponen.
- Latih diri membaca rajah, menjawab soalan aplikasi dan menerangkan prosedur kerja.
- Semak semula pengetahuan melalui buku teks, latihan guru dan aktiviti amali yang diselia.
Pelajar perlu mengutamakan aspek keselamatan sepanjang pembelajaran. Kerja pemasangan dan pengujian elektrik sebenar hendaklah dijalankan oleh individu yang mempunyai kelayakan serta kebenaran yang sesuai.
Tingkatan 4: Asas Pendawaian Domestik
Modul 1: Kerjaya Pendawai Elektrik
Pendawai elektrik ialah individu yang menjalankan kerja berkaitan pemasangan, pemeriksaan, pengujian dan penyelenggaraan pendawaian mengikut skop kompetensi serta peraturan yang berkenaan.
Peranan dan tanggungjawab pendawai elektrik
- Memahami lukisan dan spesifikasi pemasangan elektrik.
- Memilih peralatan dan bahan yang sesuai.
- Mematuhi prosedur keselamatan.
- Melaksanakan kerja mengikut peraturan dan piawaian.
- Mengenal pasti risiko serta melaporkan kerosakan.
Peralatan tangan yang perlu dikenal pasti
| Peralatan | Fungsi utama |
|---|---|
| Pemutar skru berpenebat | Mengendalikan skru terminal dan komponen yang sesuai |
| Playar gabung | Memegang dan membengkokkan bahan |
| Pemotong kabel | Memotong kabel mengikut kesesuaian |
| Penjalur wayar | Menanggalkan penebat tanpa merosakkan konduktor |
| Pita pengukur | Mengukur jarak pemasangan |
| Multimeter | Mengukur kuantiti elektrik mengikut fungsi dan prosedur yang betul |
Keselamatan dan etika kerja
Pelajar perlu memahami penggunaan alat perlindungan diri (PPE), pengurusan kawasan kerja, penyimpanan peralatan serta kepentingan mengasingkan bekalan elektrik sebelum kerja dijalankan.
Kesilapan lazim: Menganggap semua kerja elektrik boleh dilakukan hanya kerana seseorang mengetahui cara menggunakan peralatan tangan. Kerja elektrik sebenar tertakluk kepada keperluan kompetensi dan keselamatan.
Modul 2: Pendawaian Permukaan
Pendawaian permukaan ialah kaedah pemasangan kabel atau sistem pendawaian pada permukaan bangunan dengan menggunakan bahan dan perlindungan yang sesuai.
Komponen asas pendawaian domestik
| Komponen | Fungsi |
|---|---|
| Suis | Mengawal sambungan atau pemutusan litar |
| Lampu | Menukarkan tenaga elektrik kepada cahaya |
| Soket alir keluar | Menyediakan sambungan bekalan kepada peralatan |
| Papan agihan | Menempatkan peranti pengagihan dan perlindungan litar |
| MCB | Melindungi litar daripada arus lebih dan litar pintas |
| RCD/RCCB | Memberikan perlindungan apabila berlaku arus baki atau kebocoran ke bumi |
| Konduktor pelindung | Menyediakan laluan perlindungan kepada bumi |
Jenis lukisan elektrik
- Lukisan susun atur menunjukkan kedudukan komponen elektrik.
- Rajah skematik menunjukkan hubungan fungsi dalam litar.
- Rajah pendawaian menunjukkan sambungan antara komponen.
Pelajar perlu memahami simbol elektrik, mengenal pasti laluan litar dan menerangkan fungsi setiap komponen.
Perbezaan litar siri dan selari
Dalam litar siri, komponen disambung dalam satu laluan arus. Dalam litar selari, terdapat lebih daripada satu cabang arus.
Litar akhir pemasangan domestik lazimnya direka supaya beban dapat beroperasi secara bebas mengikut susunan litar yang sesuai.
Kesilapan lazim: Menganggap semua komponen dalam pendawaian rumah disambung secara siri.
Modul 3: Pengujian Pendawaian Tanpa Bekalan
Pengujian pendawaian tanpa bekalan dilakukan untuk menilai keadaan pemasangan sebelum bekalan elektrik disambungkan.
Jenis ujian penting
| Jenis ujian | Tujuan |
|---|---|
| Ujian keterusan | Memastikan laluan konduktor yang sepatutnya bersambung mempunyai keterusan |
| Ujian rintangan penebatan | Menilai keadaan penebat antara konduktor |
| Ujian kekutuban | Memastikan sambungan konduktor berada pada terminal yang betul |
| Pemeriksaan visual | Mengenal pasti kerosakan, sambungan tidak kemas dan pemasangan yang tidak sesuai |
Perkara yang perlu difahami
Pelajar perlu mengetahui tujuan setiap ujian, peralatan yang digunakan, langkah keselamatan, cara merekod keputusan serta kepentingan mentafsir bacaan dengan betul.
Ujian penebatan menggunakan peralatan dan voltan ujian khusus. Oleh itu, ia tidak boleh dilakukan secara sembarangan pada litar yang masih disambungkan kepada peralatan elektronik sensitif.
Kesilapan lazim: Menganggap semua ujian elektrik menggunakan kaedah atau tetapan multimeter yang sama.
Modul 4: Sistem Pembumian
Sistem pembumian merupakan elemen keselamatan penting dalam pepasangan elektrik.
Pembumian membantu menyediakan laluan arus kerosakan yang sesuai supaya peranti perlindungan dapat beroperasi apabila berlaku kerosakan tertentu.
Komponen dan istilah penting
- Elektrod bumi: Komponen pengalir yang bersentuhan dengan bumi.
- Konduktor bumi: Menghubungkan sistem pembumian kepada bahagian pemasangan yang berkaitan.
- Konduktor pelindung: Menghubungkan bahagian logam terdedah yang memerlukan perlindungan.
- Ikatan penyamaan keupayaan: Mengurangkan perbezaan keupayaan berbahaya antara bahagian konduktif tertentu.
Perbezaan MCB dan RCCB
| MCB | RCCB |
|---|---|
| Melindungi daripada arus lebih dan litar pintas | Mengesan ketidakseimbangan arus akibat kebocoran |
| Beroperasi mengikut ciri arus lebih | Beroperasi apabila arus baki mencapai keadaan pencetus |
| Tidak menggantikan perlindungan arus baki | Tidak menyediakan perlindungan arus lebih secara sendiri |
Penting: RCCB tidak menggantikan MCB. Pemilihan dan penyelarasan peranti perlindungan mesti mengikut reka bentuk serta keperluan keselamatan pemasangan.
Rujukan: Garis Panduan Pendawaian Elektrik Pepasangan Domestik, Suruhanjaya Tenaga.
Tingkatan 5: Pendawaian Lanjutan dan Aplikasi Teknologi
Modul 5: Pendawaian Pembuluh, Sesalur dan Tersembunyi
Pelajar Tingkatan 5 mempelajari kaedah pemasangan yang menggunakan sistem perlindungan dan laluan kabel yang berbeza.
Perbandingan kaedah pendawaian
| Kaedah | Ciri utama |
|---|---|
| Pendawaian permukaan | Dipasang pada permukaan bangunan |
| Pendawaian pembuluh | Kabel ditempatkan dalam pembuluh yang sesuai |
| Pendawaian sesalur | Kabel ditempatkan dalam sistem sesalur |
| Pendawaian tersembunyi | Laluan pendawaian berada di dalam struktur atau kemasan bangunan |
Faktor pemilihan kaedah pendawaian
Pemilihan kaedah bergantung pada keadaan persekitaran, perlindungan mekanikal, akses penyelenggaraan, kesesuaian bahan, kapasiti kabel dan kehendak piawaian.
Pelajar juga perlu memahami cara mentafsir lukisan pemasangan, mengenal pasti bahan serta menerangkan pemeriksaan kualiti kerja.
Kesilapan lazim: Menganggap kaedah pendawaian yang kelihatan paling kemas semestinya paling sesuai untuk semua keadaan.
Modul 6: Sistem Solar Asas
Sistem solar menggunakan tenaga cahaya matahari untuk menghasilkan tenaga elektrik melalui teknologi fotovolta.
Komponen asas sistem solar
| Komponen | Fungsi |
|---|---|
| Panel fotovolta (PV) | Menukarkan tenaga cahaya kepada tenaga elektrik arus terus |
| Pengawal cas | Mengawal pengecasan bateri bagi sistem yang menggunakannya |
| Bateri | Menyimpan tenaga elektrik dalam sistem yang dilengkapi storan |
| Penyongsang (inverter) | Menukarkan arus terus kepada arus ulang-alik |
| Peranti perlindungan | Membantu melindungi sistem mengikut reka bentuk pemasangan |
Arus terus (DC) dan arus ulang-alik (AC)
Arus terus mengalir dalam satu arah, manakala arus ulang-alik berubah arah secara berkala.
Panel PV menghasilkan elektrik DC. Sistem tertentu menggunakan penyongsang untuk menghasilkan bekalan AC yang sesuai.
Tidak semua sistem solar memerlukan bateri. Reka bentuk sistem bergantung pada jenis pemasangan dan tujuan penggunaannya.
Hubungan dengan teknologi rumah pintar
Teknologi rumah pintar boleh menggunakan penderia, pengawal dan rangkaian komunikasi untuk memantau atau mengawal peralatan elektrik.
Contohnya, sistem pencahayaan automatik yang dikawal oleh penderia pergerakan.
Kesilapan lazim: Menganggap panel solar menghasilkan elektrik AC secara terus atau semua sistem solar berfungsi sama.
Modul 7: Keusahawanan
Modul keusahawanan memberi pendedahan kepada pelajar tentang asas pengurusan perniagaan yang berkaitan dengan bidang kemahiran elektrik.
Aspek yang perlu dikuasai
- Mengenal pasti peluang perniagaan.
- Menyediakan rancangan perniagaan.
- Menganggarkan kos bahan, peralatan dan operasi.
- Memahami pemasaran dan khidmat pelanggan.
- Mengamalkan etika profesional serta mematuhi keperluan pendaftaran dan pelesenan yang berkaitan.
Contoh pengiraan asas
Sebuah perniagaan mempunyai jumlah hasil jualan RM2,500 dan jumlah kos RM1,800.
Untung = Jumlah hasil − Jumlah kos
Untung = RM2,500 − RM1,800
Jawapan: RM700
Pelajar perlu membezakan hasil, kos dan untung serta memahami bahawa harga perkhidmatan sebenar turut mengambil kira faktor operasi dan tanggungjawab perniagaan.
Kesilapan lazim: Menganggap semua hasil jualan merupakan keuntungan bersih.
Formula Asas Elektrik yang Perlu Dikuasai
Pelajar Pendawaian Domestik perlu memahami hubungan antara voltan, arus, rintangan, kuasa dan tenaga elektrik.
| Formula | Kegunaan |
|---|---|
| \(V=IR\) | Hukum Ohm |
| \(P=VI\) | Kuasa elektrik |
| \(E=Pt\) | Tenaga elektrik |
| \(R=V/I\) | Rintangan elektrik |
Simbol penting: V = voltan (V), I = arus (A), R = rintangan (Ω), P = kuasa (W), E = tenaga dan t = masa.
Contoh pengiraan 1: Hukum Ohm
Sebuah perintang mempunyai rintangan 20 Ω dan arus yang mengalir ialah 2 A. Hitungkan voltan.
V = IR
V = 2 × 20
Jawapan: 40 V
Contoh pengiraan 2: Kuasa elektrik
Sebuah peralatan menggunakan bekalan 230 V dan menarik arus 5 A. Hitungkan kuasa.
P = VI
P = 230 × 5
Jawapan: 1,150 W
Formula ini digunakan bagi keadaan yang sesuai, contohnya beban rintangan atau faktor kuasa bersamaan satu. Bagi beban AC tertentu, faktor kuasa perlu diambil kira.
Contoh pengiraan 3: Tenaga elektrik
Sebuah lampu 100 W digunakan selama 5 jam.
Tenaga = Kuasa (kW) × Masa (jam)
= 0.1 × 5
Jawapan: 0.5 kWh
Latihan Pengukuhan Pendawaian Domestik SPM
Berikut ialah contoh soalan latihan yang dibina untuk tujuan ulang kaji. Soalan ini bukan soalan ramalan atau petikan kertas peperiksaan rasmi.
Kuiz ulang kaji interaktif
5 soalan
1. Apakah fungsi utama MCB?Menyimpan tenaga elektrikMelindungi litar daripada arus lebihMenukarkan DC kepada ACMengukur rintangan bumi
2. Apakah tujuan ujian keterusan?Mengukur penggunaan tenagaMemeriksa laluan konduktor yang sepatutnya bersambungMenghasilkan tenaga solarMenukar voltan bekalan
3. Apakah fungsi penyongsang dalam sistem solar?Menukarkan DC kepada ACMengukur panjang kabelMeningkatkan cahaya matahariMenggantikan semua peranti perlindungan
4. Berapakah kuasa bagi beban rintangan 230 V yang menarik arus 2 A?115 W232 W460 W920 W
5. Siapakah yang wajar dilantik untuk kerja pendawaian semula rumah?Mana-mana pemilik rumahKontraktor elektrik berdaftar dengan STPenjual peralatan elektrik sahajaSesiapa yang memiliki multimeter
Semak jawapanUlang
Tips Menjawab Soalan Pendawaian Domestik SPM
1. Kuasai fungsi komponen elektrik
Jangan hanya menghafal nama peralatan. Pelajar perlu memahami fungsi, kegunaan dan perbezaan antara komponen.
2. Fahami simbol dan lukisan elektrik
Latih diri mengenal pasti simbol serta menerangkan hubungan antara komponen berdasarkan rajah yang diberikan.
3. Bezakan jenis pengujian
Pastikan pelajar mengetahui tujuan ujian keterusan, rintangan penebatan dan kekutuban.
4. Tunjukkan langkah pengiraan
Bagi soalan pengiraan, tulis formula, gantikan nilai dan nyatakan jawapan berserta unit.
5. Utamakan keselamatan dalam jawapan
Apabila menjawab soalan berkaitan prosedur kerja, terangkan langkah pengasingan bekalan, pengesahan keadaan selamat dan penggunaan peralatan yang sesuai.
6. Kuasai pengetahuan dan kemahiran amali
Subjek ini memerlukan pemahaman teori serta penguasaan kemahiran praktikal. Pelajar digalakkan membuat latihan mengikut arahan guru dan keperluan pentaksiran sekolah.
7. Elakkan hafalan tanpa pemahaman
Gunakan contoh situasi untuk menerangkan mengapa sesuatu komponen, kaedah atau langkah keselamatan diperlukan.
Soalan Lazim (FAQ) Pendawaian Domestik SPM
1. Adakah Pendawaian Domestik merupakan subjek SPM?
Ya. Pendawaian Domestik merupakan Mata Pelajaran Vokasional (MPV) KSSM yang dipelajari pada Tingkatan 4 dan Tingkatan 5.
2. Adakah subjek ini melibatkan kerja amali?
Ya. Pembelajaran menekankan pengetahuan teori dan kemahiran praktikal termasuk pemasangan, pengujian serta keselamatan.
3. Apakah topik yang perlu diberikan perhatian?
Semua modul dalam kurikulum perlu dipelajari. Antara kemahiran asas yang penting ialah mengenal pasti komponen, mentafsir lukisan, memahami pengujian dan menerangkan fungsi sistem perlindungan.
4. Adakah pelajar boleh melakukan pendawaian rumah sendiri?
Latihan amali hendaklah dilakukan dalam persekitaran pembelajaran yang selamat dan di bawah penyeliaan yang sesuai. Bagi kerja pendawaian sebenar di kediaman, Suruhanjaya Tenaga mengarahkan pengguna melantik kontraktor elektrik berdaftar.
5. Bagaimanakah cara terbaik membuat persediaan SPM?
Gabungkan ulang kaji teori, latihan pengiraan, pemahaman rajah, semakan prosedur keselamatan dan latihan amali yang dibimbing guru.
Kesimpulan
Pendawaian Domestik SPM bukan sahaja menguji pengetahuan tentang pemasangan elektrik, malah menekankan kemahiran teknikal, penyelesaian masalah, keselamatan dan etika profesional.
Dengan menguasai ketujuh-tujuh modul, memahami fungsi peralatan serta membuat latihan secara konsisten, pelajar dapat membina asas yang lebih kukuh untuk menghadapi peperiksaan dan melanjutkan pembelajaran dalam bidang elektrik.
Jadikan nota ringkas ini sebagai panduan ulang kaji, dan sentiasa rujuk buku teks, guru serta dokumen kurikulum yang digunakan di sekolah.
Semoga berjaya dalam SPM!
Rujukan
- Buku Teks KSSM Pendawaian Domestik Tingkatan 4 dan 5, berpandukan DSKP Mata Pelajaran Vokasional.
- Suruhanjaya Tenaga – Garis Panduan Pendawaian Elektrik Pepasangan Domestik, Edisi Kedua 2024.
- Suruhanjaya Tenaga – Panduan mendapatkan kontraktor elektrik berdaftar.
- Suruhanjaya Tenaga – Keperluan kelulusan kabel elektrik domestik.
Nota editorial: Kandungan ini ialah bahan ulang kaji, bukan pengganti DSKP atau arahan keselamatan rasmi. Skop tujuh modul telah disemak berdasarkan buku teks KSSM yang dapat diakses, tetapi format dan wajaran peperiksaan SPM 2026 tidak dinyatakan kerana belum disahkan melalui dokumen rasmi Lembaga Peperiksaan.
