Nota Ringkas Kerja Paip Domestik (SPM Tingkatan 5)

edupartner

October 15, 2026

119 Views 3 comments

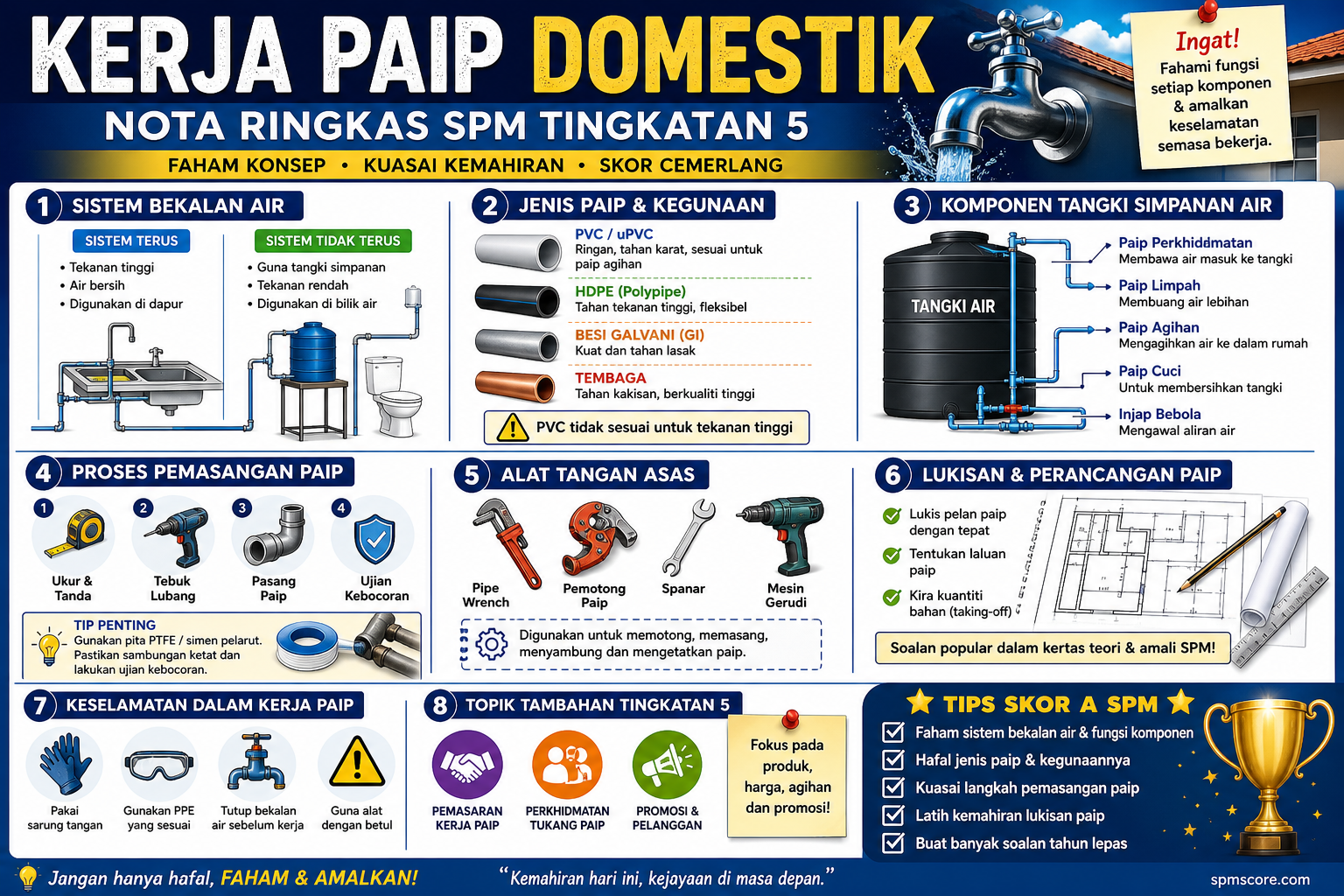

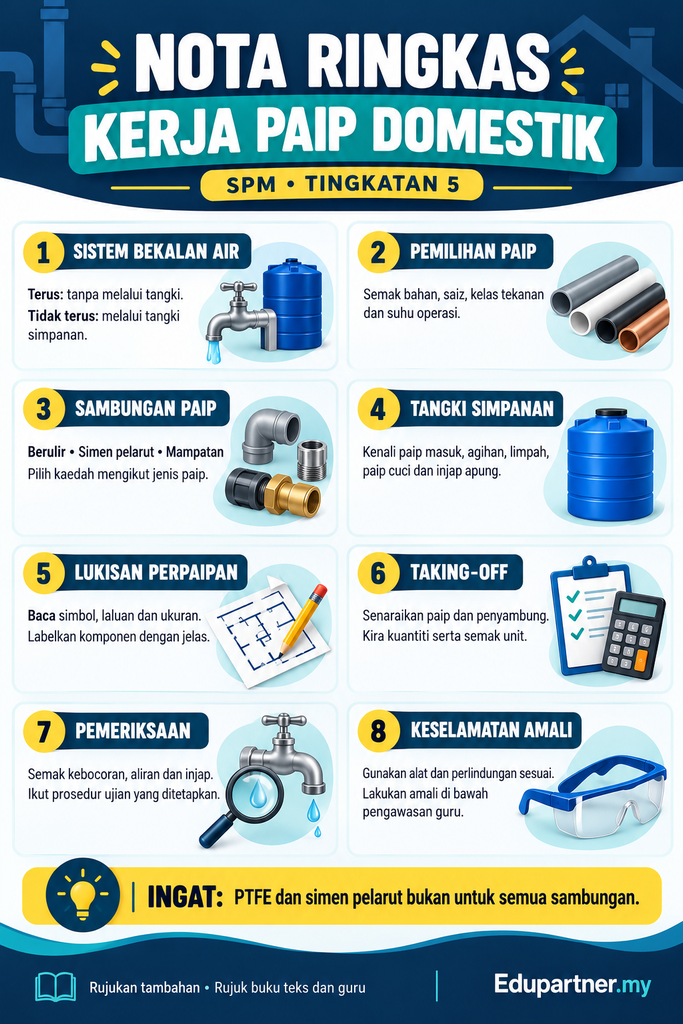

Nota ringkas Kerja Paip Domestik SPM Tingkatan 5 ini membantu pelajar mengulang kaji sistem bekalan air, bahan dan penyambung paip, tangki simpanan, lukisan perpaipan serta pengiraan bahan.

Gunakan nota ini bersama buku teks, latihan amali dan penerangan guru. Susunan berikut ialah panduan ulang kaji mengikut tema, bukan senarai rasmi bab atau ramalan peperiksaan.

Kerja Paip Domestik merupakan salah satu Mata Pelajaran Vokasional (MPV) yang disenaraikan oleh Kementerian Pendidikan Malaysia.

1. Asas Kerja Paip Domestik

Kerja paip domestik melibatkan pemasangan, pemeriksaan dan penyelenggaraan sistem perpaipan di bangunan kediaman.

Pelajar perlu memahami perbezaan antara:

• Sistem bekalan air: menyalurkan air kepada pengguna dan kelengkapan.
• Sistem sanitari: menyalurkan air buangan daripada kelengkapan sanitari.
• Kelengkapan sanitari: antaranya besen cuci tangan, sinki dan mangkuk tandas.

Sebagai konteks teknikal, spesifikasi JKR membezakan sistem paip air sejuk dalaman dengan sistem perpaipan sanitari. Kedua-duanya mempunyai keperluan pemasangan dan pengujian masing-masing.

Cara belajar: Kenal pasti dari mana air masuk, ke mana air diagihkan dan bagaimana air buangan keluar.

2. Sistem Bekalan Air Terus dan Tidak Terus

Pembetulan penting: Bekalan terus tidak semestinya sentiasa bertekanan tinggi. Air daripada tangki pula tidak semestinya tercemar. Keadaan sistem, reka bentuk dan penyelenggaraan perlu diambil kira.

Dalam latihan, lukiskan laluan kedua-dua sistem dan labelkan komponen berdasarkan rajah buku teks atau arahan guru.

3. Pemilihan Paip dan Penyambung

Jangan memilih paip berdasarkan nama bahan atau warna sahaja. Semak:

• Tujuan penggunaan.
• Saiz dan kelas tekanan.
• Suhu operasi.
• Kaedah penyambungan.
• Spesifikasi pengilang dan keperluan projek.

Jangan hafal “semua PVC tidak tahan tekanan”. Kesesuaian bergantung pada spesifikasi produk, bukan nama bahan semata-mata.

Sebagai pengetahuan industri, SIRIM QAS menerangkan bahawa produk bekalan air dan pembetungan seperti paip, penyambung, injap dan tangki termasuk dalam kategori produk yang melibatkan pendaftaran SPAN serta penilaian pematuhan berkaitan.

4. Kaedah Penyambungan Paip

Antara kaedah sambungan yang perlu dikenal ialah sambungan berulir, sambungan menggunakan simen pelarut dan sambungan mampatan.

Pita PTFE bukan untuk semua sambungan. Simen pelarut juga bukan gam serbaguna untuk semua jenis paip.

Sebelum amali, kenal pasti bahan paip dan sistem sambungannya. Ikut demonstrasi guru serta arahan produk; jangan menganggap sambungan yang semakin ketat semestinya semakin baik.

5. Tangki Simpanan Air

Fahami fungsi setiap komponen sebelum menghafal kedudukannya pada rajah.

Latihan kendiri: Lukis sebuah tangki, labelkan komponen dan nyatakan satu fungsi bagi setiap label.

Gunakan istilah serta susunan pemasangan dalam buku teks dan latihan sekolah. Jangan menentukan sendiri kedudukan atau ukuran sambungan untuk pemasangan sebenar.

6. Lakaran Larian dan Lukisan Perpaipan

Repositori TVET KPM menyediakan bahan berkaitan lakaran larian perpaipan dan lukisan perpaipan, selain latihan penyambungan paip. Bahan ini sesuai dijadikan rujukan tambahan bersama guru.

Semasa membaca atau menghasilkan lukisan:

1. Kenal pasti titik bekalan dan kelengkapan.
2. Ikuti arah serta laluan paip.
3. Baca simbol dan petunjuk lukisan.
4. Semak ukuran dan unit.
5. Labelkan komponen dengan jelas.
6. Bandingkan lukisan dengan senarai bahan.

Tip ulang kaji: Lukis semula rajah tanpa melihat contoh, kemudian semak label dan laluan yang tertinggal.

7. Pengiraan Bahan atau Taking-off

Taking-off ialah proses menyenaraikan dan mengira bahan daripada lukisan atau maklumat kerja. Repositori TVET KPM turut menyenaraikan bahan taking-off untuk Tingkatan 5.

Bahan yang boleh disenaraikan mengikut tugasan termasuk:

• Paip mengikut jenis dan saiz.
• Siku, tee dan soket.
• Injap.
• Penyambung kepada kelengkapan.
• Pengikat dan aksesori berkaitan.

Contoh pengiraan latihan:

Tiga bahagian paip mempunyai panjang 1.2 m, 0.8 m dan 1.5 m.

Jumlah panjang = 1.2 + 0.8 + 1.5 = 3.5 m

Nilai ini ialah jumlah panjang dalam contoh. Elaun pemotongan atau pelarasan sambungan perlu mengikut arahan tugasan.

Kesilapan biasa: tertinggal penyambung, mencampurkan saiz paip dan tidak menulis unit.

8. Merancang Tanda Sebelum Pemasangan

Merancang tanda membantu menentukan kedudukan komponen sebelum kerja memotong, menebuk atau memasang dilakukan.

Repositori TVET KPM mempunyai bahan tentang merancang tanda besen cuci tangan serta merancang dan menebuk tanda tangki simpanan air.

Semasa latihan:

• Rujuk lukisan dan ukuran yang diberikan.
• Gunakan alat ukur yang sesuai.
• Tandakan kedudukan dengan jelas.
• Semak aras serta penjajaran.
• Periksa semula ukuran sebelum meneruskan kerja.

Prinsip mudah: ukur, tanda, semak, kemudian lakukan kerja.

9. Pemeriksaan dan Pengujian

Pemeriksaan membantu mengenal pasti sambungan bocor, komponen tidak berfungsi dan pemasangan yang tidak menepati kehendak kerja.

Perkara yang perlu diperiksa termasuk:

• Keadaan fizikal paip dan penyambung.
• Kekemasan serta sokongan paip.
• Kebocoran pada sambungan.
• Operasi injap.
• Aliran air dan fungsi kelengkapan.

Rekodkan lokasi kerosakan, pemerhatian dan pembetulan yang dibuat.

Jangan gunakan satu nilai tekanan atau tempoh ujian untuk semua sistem. Dalam amali, ikut prosedur guru dan spesifikasi sistem. Pengujian serta pentauliahan juga merupakan sebahagian daripada skop kerja dalam rujukan teknikal JKR.

10. Keselamatan Semasa Amali

Sebelum bekerja:

• Pastikan kawasan kerja kemas dan tidak licin.
• Periksa keadaan alat.
• Kenal pasti bekalan air yang perlu ditutup.
• Gunakan perlindungan diri mengikut risiko kerja dan arahan guru.

Semasa bekerja:

• Pegang atau apit bahan dengan kukuh.
• Gunakan alat mengikut fungsinya.
• Jauhkan peralatan elektrik daripada air.
• Ikut arahan keselamatan ketika menggunakan bahan penyambung.
• Laporkan alat rosak dan keadaan berbahaya.

Selepas bekerja, bersihkan kawasan, simpan alat dan laporkan hasil pemeriksaan kepada guru.

11. Maklumat Semasa yang Perlu Pelajar Tahu

Pentaksiran melibatkan komponen amali

Panduan Pengurusan PBS Edisi 1 Tahun 2025 KPM menyenaraikan Kerja Paip Domestik 7103/2 dengan catatan tiga modul dalam jadual berkaitan pentaksiran. Ini mengingatkan pelajar supaya memberi perhatian kepada penguasaan kerja amali selain ulang kaji teori. Pelaksanaan bagi kohort masing-masing perlu disahkan dengan guru.

Bahan rujukan digital tersedia

Pelajar boleh menggunakan Repositori TVET KPM untuk bahan sokongan amali. Portal SPBT WPKL pula menyenaraikan buku teks Kerja Paip Domestik Tingkatan 4 dan 5.

Maklumat ini ialah hasil semakan sumber yang tersedia, bukan pengumuman perubahan silibus tahun 2026 atau 2027.

12. Checklist Ulang Kaji Kerja Paip Domestik SPM Tingkatan 5

• Saya boleh membezakan sistem bekalan air dengan sistem sanitari.
• Saya boleh menerangkan bekalan terus dan tidak terus.
• Saya memahami kepentingan spesifikasi paip.
• Saya boleh mengenal pasti kaedah sambungan.
• Saya boleh melabelkan komponen tangki.
• Saya boleh membaca dan melakar laluan paip.
• Saya boleh menyediakan senarai bahan.
• Saya boleh membuat pengiraan dengan unit yang betul.
• Saya memahami proses merancang tanda.
• Saya boleh menerangkan pemeriksaan dan keselamatan amali.

Bacaan Tambahan dan Sumber Rujukan

• Repositori TVET KPM — Kerja Paip Domestik
• Portal SPBT WPKL — Buku Teks Digital
• KPM — Panduan Pengurusan PBS Edisi 1 Tahun 2025
• SIRIM QAS — Water & Sewerage
• Tips Jawab Kerja Paip Domestik SPM — Edupartner

Penafian: Nota ini ialah bahan ulang kaji tambahan. Rujuk guru, buku teks dan makluman rasmi KPM bagi kandungan serta pentaksiran semasa. Jalankan amali di bawah pengawasan guru.
