Pengajian Kejuruteraan Elektrik dan Elektronik memerlukan pelajar memahami hubungan antara komponen, isyarat, litar dan sistem kawalan. Menghafal nama komponen sahaja belum mencukupi; pelajar juga perlu menerangkan bagaimana sesuatu litar menghasilkan keluaran yang dikehendaki.

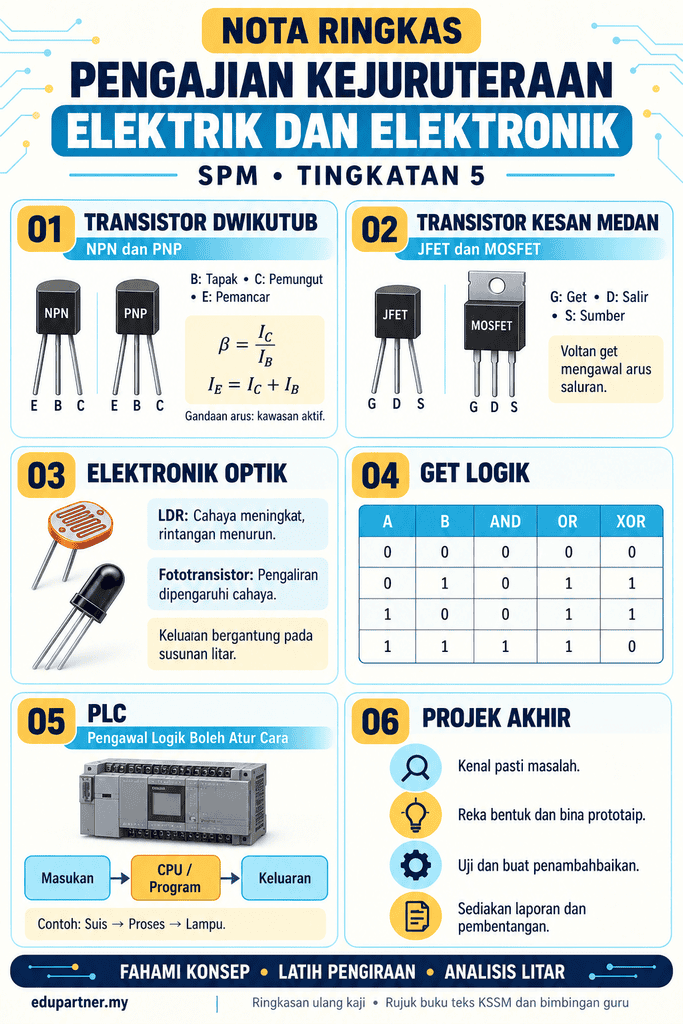

Nota ringkas ini membantu anda menyusun ulang kaji Tingkatan 5 melalui penerangan konsep, formula, jadual perbandingan dan latihan kendiri. Gunakannya bersama buku teks, latihan sekolah dan bimbingan guru.
1. Peta Topik Tingkatan 5
Buku teks KSSM Tingkatan 5 disusun kepada tiga modul berikut.
| Modul | Fokus ulang kaji |
|---|---|
| Sistem Elektronik Analog | Transistor dwikutub, transistor kesan medan, elektronik optik dan projek mini litar analog |
| Sistem Elektronik Digit dan PLC | Get logik, litar gabungan dan jujukan, pengaturcaraan PLC serta projek mini litar digit |
| Projek Akhir | Reka bentuk kejuruteraan, pengurusan, penghasilan, laporan dan pembentangan projek |
Cadangan belajar: Bagi setiap topik, cuba jawab tiga perkara: apakah fungsinya, bagaimana ia beroperasi dan di manakah ia digunakan?
2. Transistor Dwikutub: NPN dan PNP
Transistor dwikutub atau BJT mempunyai tiga terminal:
| Simbol | Terminal |
|---|---|
| B | Tapak — base |
| C | Pemungut — collector |
| E | Pemancar — emitter |
Dua jenis utamanya ialah NPN dan PNP. Transistor boleh digunakan sebagai penguat atau suis elektronik. Dalam analisis asas, perubahan arus tapak mengawal arus pemungut.
Tiga tatarajah yang perlu dikenal pasti ialah tapak sepunya, pemungut sepunya dan pemancar sepunya.
Formula gandaan arus
Gandaan arus terus bagi tatarajah pemancar sepunya:
β = I꜀ ÷ Iʙ
Maka:
I꜀ = β × Iʙ
Hubungan arus pada transistor pula:
Iᴇ = I꜀ + Iʙ
Gandaan arus tidak mempunyai unit. Nilainya bergantung pada komponen dan keadaan operasi; gunakan nilai yang diberikan dalam soalan. Hubungan gandaan arus ini digunakan untuk analisis kawasan aktif, bukannya untuk menganggap arus pemungut terus meningkat tanpa had apabila transistor tepu.
Contoh pengiraan
Diberi β = 100 dan Iʙ = 40 µA. Anggap transistor beroperasi dalam kawasan aktif.
I꜀ = 100 × 40 µA
I꜀ = 4 mA
Iᴇ = 4 mA + 0.04 mA
Iᴇ = 4.04 mA
Kesilapan yang perlu dielakkan: Menambah nilai dalam µA terus kepada nilai dalam mA tanpa menukar unit terlebih dahulu.
3. Transistor Kesan Medan
Transistor kesan medan atau FET menggunakan voltan pada get untuk mengawal pengaliran arus melalui saluran.
| Terminal | Simbol |
|---|---|
| Get | G |
| Salir | D |
| Sumber | S |
Antara jenis yang diperkenalkan ialah JFET dan MOSFET, dengan saluran N atau saluran P. Tatarajahnya termasuk get sepunya, sumber sepunya dan salir sepunya.
Cara ulang kaji: Lukis simbol BJT dan FET bersebelahan. Labelkan terminal, kemudian terangkan perbezaan kawalan arus dan kawalan voltan menggunakan ayat sendiri.
Elakkan menganggap istilah kawasan operasi FET membawa maksud yang sama sepenuhnya dengan kawasan operasi BJT.
4. Elektronik Optik
Elektronik optik melibatkan tindak balas komponen terhadap cahaya.
- Fotoperintang atau LDR: Rintangannya lazimnya berkurang apabila keamatan cahaya meningkat.
- Fototransistor: Pengalirannya dipengaruhi cahaya yang diterima.
Dalam litar kawalan cahaya, tindakan keluaran turut bergantung pada kedudukan penderia dan susunan litar. Oleh itu, jangan terus menganggap semua litar LDR akan menyalakan lampu ketika gelap.
Latihan pemahaman: Bagi satu litar pengesan cahaya, tulis urutan: perubahan cahaya → perubahan penderia → perubahan isyarat kawalan → tindakan keluaran.
5. Elektronik Digit dan Get Logik
Dalam analisis logik asas, isyarat diwakili oleh dua keadaan: 0 dan 1.
| Get | Syarat keluaran 1 |
|---|---|
| DAN — AND | Semua masukan 1 |
| ATAU — OR | Sekurang-kurangnya satu masukan 1 |
| TAK — NOT | Masukan 0 |
| TAK-DAN — NAND | Bukan semua masukan 1 |
| TAK-ATAU — NOR | Semua masukan 0 |
| Eksklusif ATAU — XOR, dua masukan | Masukan berbeza |
Jadual kebenaran dua masukan
| A | B | AND | OR | NAND | NOR | XOR |
|---|---|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 1 | 1 | 0 |
| 0 | 1 | 0 | 1 | 1 | 0 | 1 |
| 1 | 0 | 0 | 1 | 1 | 0 | 1 |
| 1 | 1 | 1 | 1 | 0 | 0 | 0 |
Get NOT membalikkan satu masukan: 0 menjadi 1 dan 1 menjadi 0. Fungsi logik ini boleh disemak melalui jadual fungsi pengeluar komponen.
Contoh aplikasi
Sebuah lampu hanya menyala apabila suis A dan suis B dihidupkan.
Persamaan logiknya:
Y = A · B
Ini ialah fungsi AND. Untuk menjawab soalan litar gabungan, tentukan keluaran setiap get secara berperingkat sebelum menentukan keluaran akhir.
6. Litar Gabungan, Litar Jujukan dan Flip-Flop
| Perkara | Litar gabungan | Litar jujukan |
|---|---|---|
| Keluaran bergantung pada | Masukan semasa | Masukan semasa dan keadaan terdahulu |
| Unsur ingatan | Tiada | Ada |
| Contoh | Gabungan get logik | Pembilang dan pendaftar anjakan |
Jenis flip-flop dalam skop pembelajaran termasuk SR, D, JK dan T. Pelajar perlu membezakan kendalian dan memilih jenis yang sesuai dengan fungsi litar.
Cadangan latihan: Bina satu kad ulang kaji bagi setiap flip-flop. Masukkan simbol, jadual kendalian dan satu contoh kegunaan. Semak keadaan jam serta masukan kawalan pada rajah sebelum menentukan keluaran.
7. Pengawal Logik Boleh Atur Cara — PLC
PLC ialah pengawal yang menerima isyarat masukan, memprosesnya mengikut program dan mengawal peranti keluaran.
| Bahagian | Peranan |
|---|---|
| Masukan | Menerima isyarat daripada suis atau penderia |
| CPU | Melaksanakan arahan program |
| Memori | Menyimpan program dan data |
| Keluaran | Menghantar isyarat kawalan kepada peranti |
| Peranti pengaturcaraan | Membina dan memindahkan program |
Rajah tangga atau ladder diagram ialah bahasa grafik yang lazim digunakan untuk pengaturcaraan PLC. Keadaan masukan dan arahan program menentukan tindakan keluaran.
Dalam operasi berkitar, PLC melaksanakan program dan mengemas kini maklumat masukan serta keluaran. Masa kitaran mempengaruhi tindak balas sistem.
Arahan asas untuk dikenal pasti
DSKP menyenaraikan arahan seperti LD, LD NOT, AND, AND NOT, OR, OR NOT, OUT, TIM, CNT dan END. Pelajar turut mempelajari hubungan antara carta alir, kod mnemonik dan rajah tangga.
Latihan cadangan: Rancang sistem lampu yang menyala hanya apabila dua suis diaktifkan. Senaraikan masukan dan keluaran, bina jadual kebenaran, kemudian terjemahkan kepada rajah tangga mengikut perisian pembelajaran yang digunakan.
8. Projek Akhir
Projek akhir menggabungkan kefahaman litar dengan kemahiran menyelesaikan masalah.
Aliran reka bentuk kejuruteraan merangkumi mengenal pasti dan menganalisis masalah, mencadangkan serta memilih penyelesaian, membina prototaip, menguji dan membuat penambahbaikan.
Untuk menyusun kerja, sediakan:
- Pernyataan masalah dan objektif yang boleh diuji.
- Lakaran serta rajah litar yang berlabel.
- Senarai komponen, anggaran kos dan jadual kerja.
- Rekod pengujian, masalah dan pembaikan.
- Laporan serta bahan pembentangan.
Buku teks turut memberi perhatian kepada pengurusan, hasil, laporan dan pembentangan projek.
Contoh objektif yang jelas: “Menghasilkan prototaip pengesan cahaya yang mengaktifkan penunjuk apabila keadaan ujian yang ditetapkan dicapai.”
Objektif seperti ini memudahkan anda menentukan sama ada projek berjaya berdasarkan hasil ujian.
9. Kuiz Pendek Uji Diri
Soalan berikut ialah latihan olahan untuk ulang kaji, bukan soalan rasmi peperiksaan.
- Apakah tiga terminal transistor dwikutub?
- Jika β = 80 dan Iʙ = 25 µA, hitung I꜀ dengan andaian kawasan aktif.
- Apakah keluaran XOR apabila A = 1 dan B = 1?
- Apakah perbezaan utama litar gabungan dengan litar jujukan?
- Mengapakah keputusan pengujian perlu direkodkan?
Jawapan:
- Tapak, pemungut dan pemancar.
- I꜀ = 80 × 25 µA = 2 mA.
- 0, kerana kedua-dua masukan sama.
- Litar jujukan mengambil kira keadaan terdahulu, manakala litar gabungan bergantung pada masukan semasa.
- Untuk menilai pencapaian objektif dan menyokong cadangan penambahbaikan.
10. Checklist Ulang Kaji
Tandakan selepas anda boleh melakukannya tanpa melihat nota:
- ☐ Melabel terminal dan mengenal pasti simbol BJT serta FET.
- ☐ Mengira gandaan arus dan menukar unit dengan betul.
- ☐ Menjelaskan tindak balas penderia cahaya dalam litar.
- ☐ Membina jadual kebenaran dan persamaan logik.
- ☐ Membezakan litar gabungan, jujukan dan jenis flip-flop.
- ☐ Menghubungkan masukan, program dan keluaran PLC.
- ☐ Menjelaskan keputusan ujian serta penambahbaikan projek.
Jadikan nota ini sebagai peta ulang kaji. Selepas membaca sesuatu topik, tutup nota dan cuba lukis, kira atau terangkan semula konsep tersebut.
